Salut tout le monde;

il y a quelques temps , j'ai débuté le montage d'un MiG 21 MT sur base Eduard W.E au 1/48 dans l'idée de le représenter comme sur cette photo:


Source : https://aviaforum.ru/threads/v-otstavke ... 7/page-212


Pour le montage de ce MiG 21 MT , n'ayant pas de photodécoupe dans cette boite , j'ai pris le parti d'utiliser les décals pour le cockpit .

Pour une fois , je suis parti sur un cockpit et des puits de train peints en gris .

Pour cette teinte , je suis parti du Neutral Grey (Gunze H-53) qui est assez proche de ce que l'on trouvait dans certain MiG 21 et matche bien avec les décals

Une fois le gris posé et copieusement passé au sèche cheveux , j'ai souligné les reliefs avec un lavis de peinture à l'huile "Starship Filth" coupé avec du white Spirit sans odeurs avec une goute de "Oil Expert" de chez VMS .















Les décals sont adaptés sur le tableau de bord en relief avec plus ou moins de bonheurs mais cela fera l'affaire .

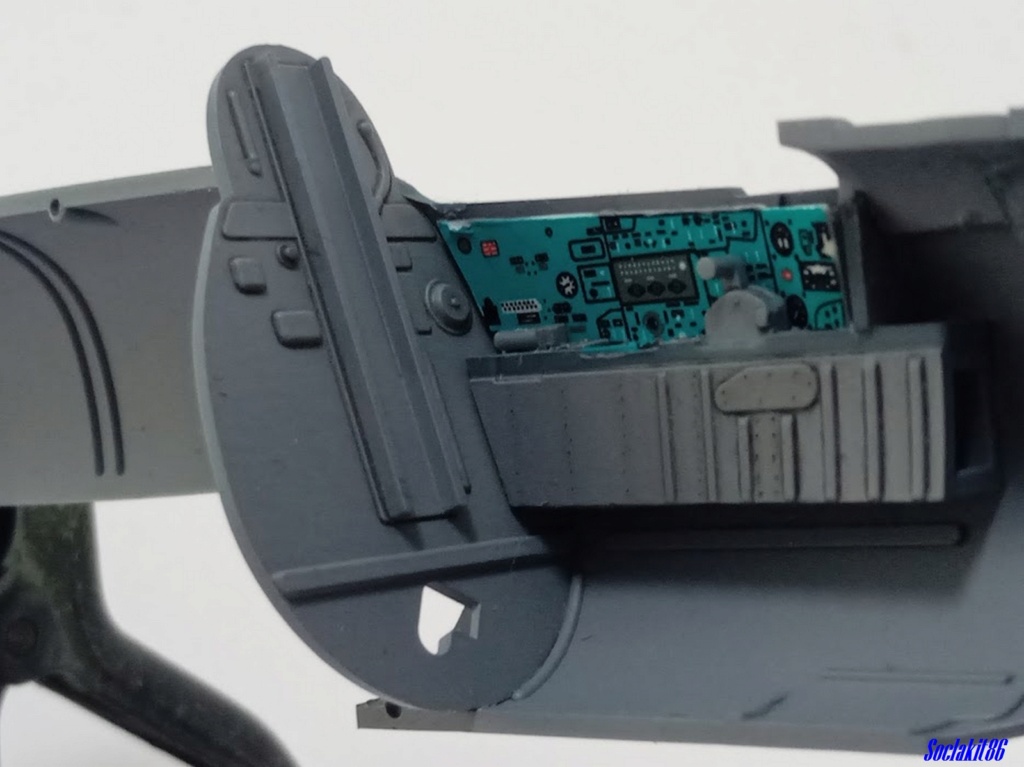

Pour les flancs , ceux ci sont collés sur le carte plastique fine qui est découpée en suivant la forme du décal .

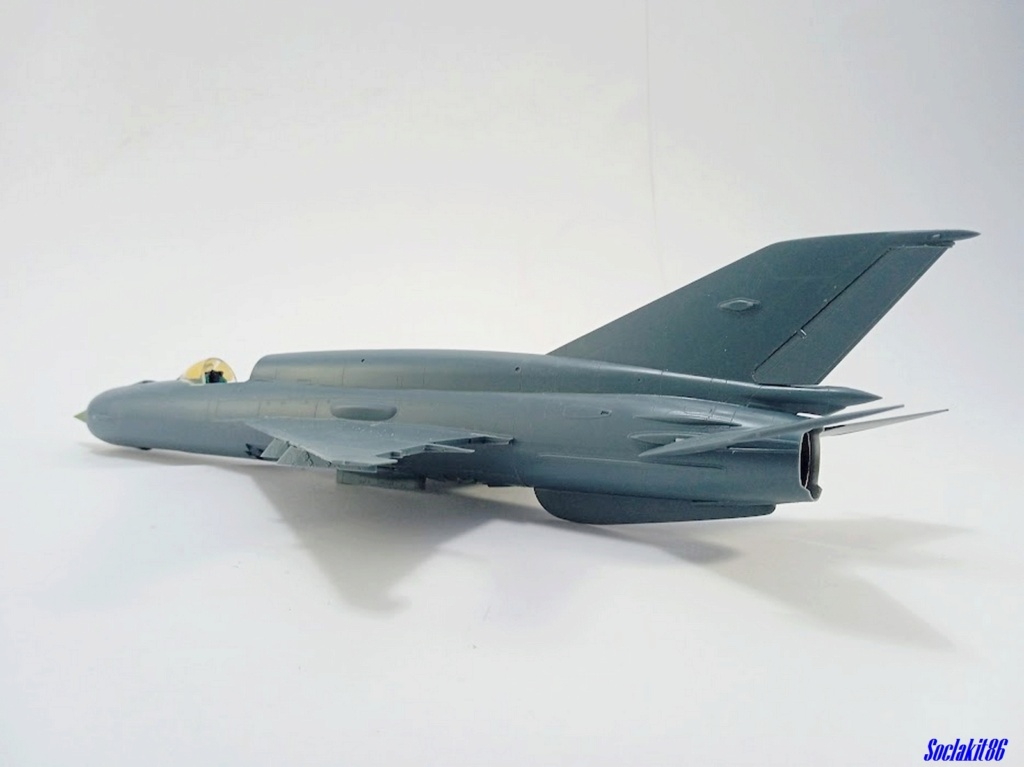

L'arrête dorsale a été assemblée



Le cône radar est lesté en le remplissant de plomb de pêche , puis en le refermant avec un disque de carte plastique .



Le cône est ensuite peint en vert protectif puis reçoit un lavis de la même teinte que les autres pièces dans sa ligne de structure .



J'ai retravaillé mes lavis en nettoyant l'excédent avec un pinceau fin humidifié de white spirit sans odeurs .

J'ai ensuite fais un léger brossage à sec en humbrol H-64 sur les reliefs des puits de trains .

Les durites des puits de trains sont reprise avec un crayon 9B (le plus gras que j'ai pu trouver dans mes archives) ce qui simule bien la couleur acier et permet d'effacer facilement un éventuel débordements.

Les manques de teintes dans le cockpit sont repris en Gunze H-53 sur le bord des morceaux de cartes plastique sur lesquels sont posés les décals.

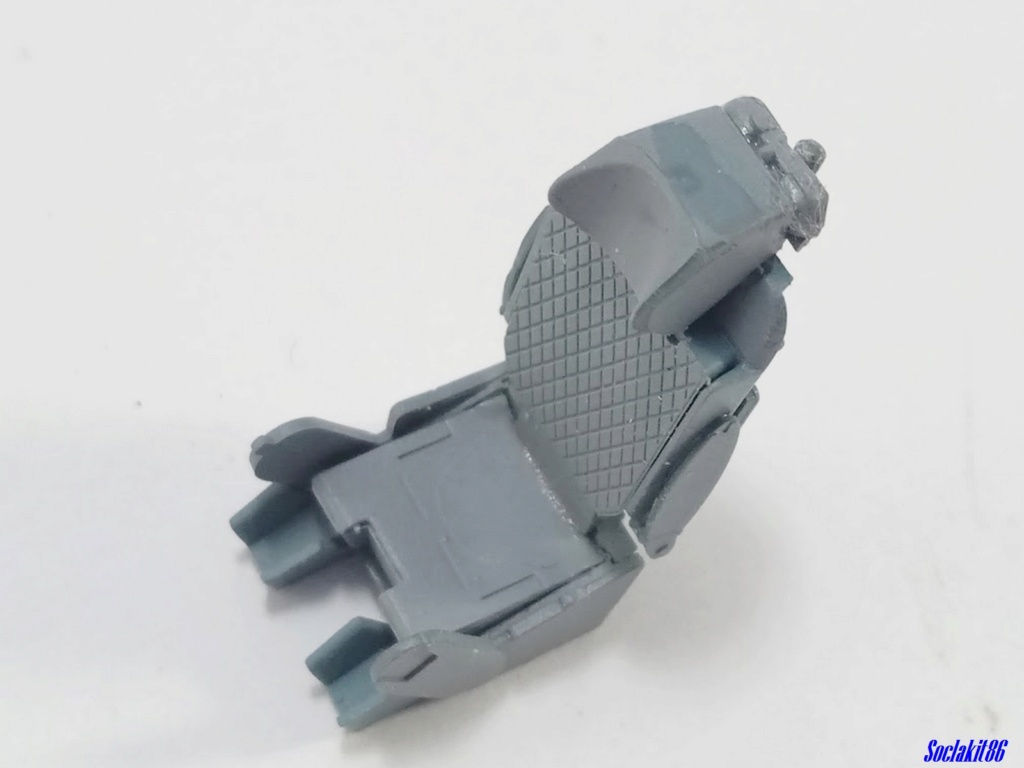

Le siège est assemblé , le manche à balais est posé et le cockpit finalisé avant la pose du parebrise et son masquage.

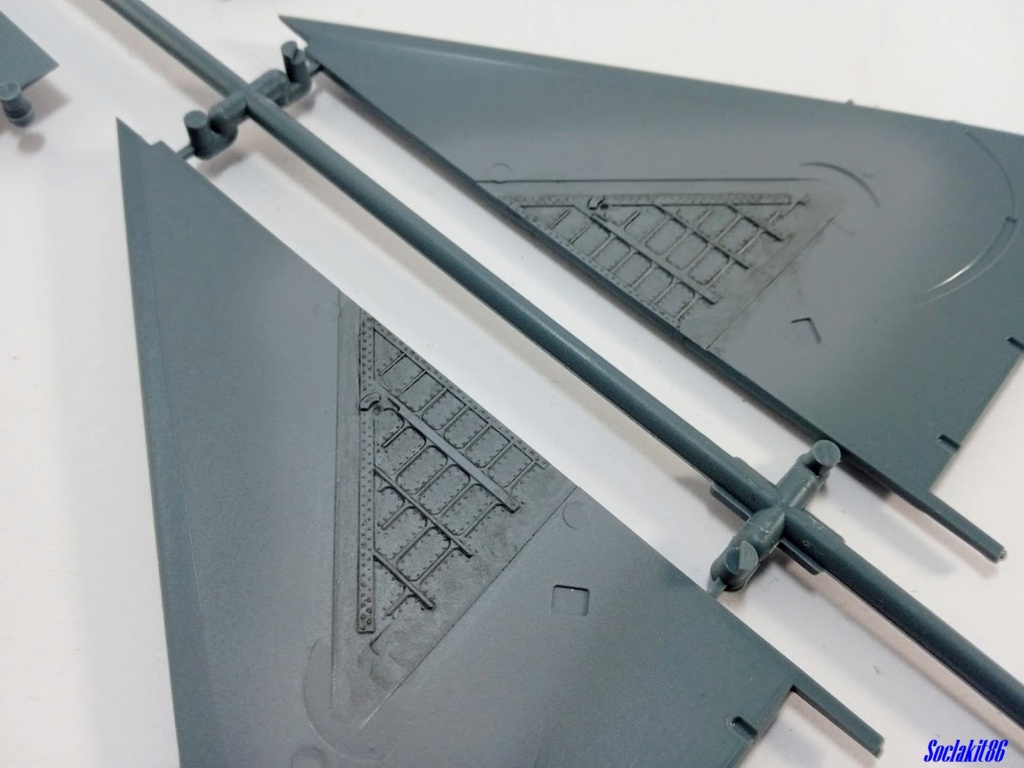

L'avion est mis en delta (c'est pas une croix ) puis les gouvernes de profondeur sont modifiées pour être braquées , la gouverne de direction est braquée.

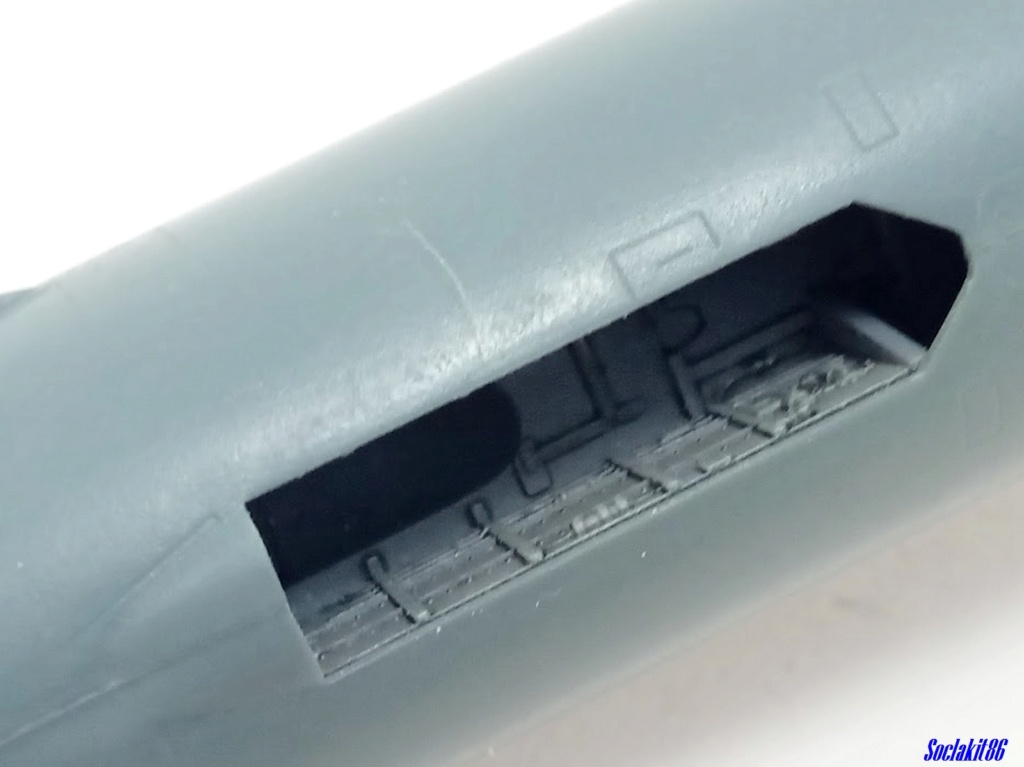

Les logements d'aérofrein ventraux sont découpés pour être représentés abaissés les pylônes d'emport de charges sont également mis en place.

Pour les MiG 21 MT , le choix de décoration est réduit car il n'y en a eu que 15 de construit , puis certains ont ensuite été modifié au standard SMT qui fut quand à lui produit à une centaine d'exemplaires .

La photo postée tout à l'heure a été prise en 2006 , en voici une autre en 2010 :


Source : https://aviaforum.ru/threads/v-otstavke ... 7/page-212

Et une autre ne 2012


Source : https://aviaforum.ru/threads/v-otstavke ... 7/page-212


J'ai une cinquantaine de photos de cet avion prisent en 2006 avec une patine bien présente .

L'idée de ce montage est de représenter l'avion au milieu des herbes avec quelques arbres derrière un peu comme je l'avais fais pour le P-39Q

Une fois l'idée du diorama bien définie , je me suis remis à la préparation de l'avion avec la reprise du rivetage avec une aiguille car je le trouve trop fin et je vais avoir besoin qu'il soit bien visible pour ce projet car l'original est un poil patiné :


Source :https://cimg5.ibsrv.net/gimg/www.rcuniverse.com-vbulletin/1600x1067/f4c78399_f9d0_454c_b892_b0737e0702f9_3ee6f553cfcbb3b41029c6d9bcd646e7b866002b.jpeg





Une fois le rivetage terminé , je me suis attaqué à la réalisation des bases du diorama .

Pour ce faire , je suis parti d'un grand socle haricot (réf 66RG) sur lequel je colles des dalles de béton simulée par du liège de 3 mm sur lequel je dispose de l'enduit en tube légèrement dilué et teinté de gris.

En me basant sur les photos de référence , j'ai réalisé un support en profilé plastique sur lequel sera disposé deux dalles béton (enfin une et demie)







Pour avoir une idée plus précise du rendu final de l'ensemble , j'ai ressorti un autre Mig 21 qui dispose de ses trains d'atterrissage .









Après 24 heures de séchage , les plaques du dallage sont retaillées et un ponçage vient améliorer la finition de la bordure du socle.

Petite avancée sur le socle du MiG 21 MT avec la réalisation du terrain .



Celui ci est fait en réalisant un coffrage autour du socle avec 3 couches de scotch de peintre .

La terre est simulée avec un mélange de colle à bois , de sciure de mdf et de terre du jardin tamisée .

Une fois le mélange déposé , il est saupoudré de terre tamisée et de gravier fin.

Le déflecteur de gaz chauds est mis en place dans le frais pour une meilleure intégration.









Petit essai avec un MiG 21 MFN pour vérifier la bonne hauteur du déflecteur de gaz chauds



Hormis une couche d'apprêt noir en plus , voilà ou j'en étais hier avant de m'y remettre pour me changer les idée après l'hélice du V-173 "Flying Pancake"

@+mathieu

Salut tout le monde;

hier après midi , j'ai un peu retravaillé le socle de ce MiG-21 MT en collant divers flocages pour les herbes et de la terre de mon jardin qui a été tamisée .





Une fois que tout sera sec , je vais tout recouvrir d'un apprêt noir avant de tout repeindre .

Pour donner une idée de ce que cela donnera , voici deux photos avec un MiG 21 MFN :





@+mathieu

Salut tout le monde;

cet après midi, j'ai donc attaqué la mise en peinture du socle du MiG-21MT (Eduard W.E au 1/48) .

L'ensemble du socle reçoit une bonne couche d'apprêt Noir Vallejo Polyuréthane .



Cette couche me permet d'uniformiser le fond et d'avoir une teinte qui va me permettre de jouer sur les ombrages plus facilement .



Les parties herbeuses sont reprise avec un Vert Herbe composé d'un mélange de teintes Tamiya (XF-5 Flat Green + X-6 Lemon Yellow + XF-2 Flat White ).



Les inévitables débordements seront corrigés par les autres teintes .



Les parties terreuses sont quand à elles peintes en Gunze H-457 Earth Brown .



Certains débordements du vert sont repris avec le Earth Brown .



Une teinte gris béton est réalisé avec un mélange de teintes Tamiya (XF-63 German Grey + XF-2 Flat White + XF-21 Sky ) .



La tranche de chaque plaque de béton est également traité avec ce mélange de gris .



Les herbes sont aléatoirement reprise avec un mélange très dilué de XF-60 Dark Yellow + XF-2 Flat White . Le bâti de maintient des plaque de béton servant de déflecteur pour le jet de gaz du réacteur de l'avion est quand à lui peint avec la teinte A.MIG-0044 Chipping .



Les dalles béton quand à elles sont reprises aléatoirement avec un mélange très dilué de XF-20 Medium Grey + XF-21 Sky .



Il me restera à reprendre les parties terreuses pour leur donner plus de reliefs en repeignant divers pierres , je pourrait ensuite patiner l'ensemble avec divers lavis aux huiles

@+mathieu

Rhaaaaaaaaaaa,c'est beau

Salut ;

diablus a écrit:Rhaaaaaaaaaaa,c'est beau

Arnaud , j'ai tenté de mettre en pratique les techniques utilisées par Martin Kovac "Night Shift" car j'adore le rendu qu'il donne à ses pièces et en plus cela me semble simple et plutôt rapide à mettre en œuvre

@+mathieu

Chouette ce bout de tarmac

Excellent le tarmac à l'abandon

Superbe le rendu du tarmac avec toutes les étapes

Thierry

Oui, ton socle est vraiment magnifique, bravo!
C'est tout à fait dans l'esprit!

Côté montage, je trouve que les décals du cockpit rendent vraiment bien malgré l'absence de relief.

Salut ;

Lostiznaos a écrit:Oui, ton socle est vraiment magnifique, bravo!
C'est tout à fait dans l'esprit!

Côté montage, je trouve que les décals du cockpit rendent vraiment bien malgré l'absence de relief.

Gilles

Pour les décals du cockpit , ce sera bien suffisant vu que la verrière sera fermée et patinée .

@+mathieu

Très belle base.

Tu peux donner le lien vers le tuto dont tu parles, stp?

Salut tout le monde;

SebTartar a écrit:Très belle base.

Tu peux donner le lien vers le tuto dont tu parles, stp?

Seb en fait c'est pas un tuto précisément , mais une chaine You Tube : https://www.youtube.com/@NightShiftScaleModels/featured


@+mathieu

Salut tout le monde;

j'ai encore un peu avancé sur le diorama du MiG-21 MT , en commençant le travail aux huiles et la repique de détails aux acryliques diluées

Pour les repiques de détails , j'ai utilisé des tons pierre issus du set "Stone Grey" de chez Lifecolor (réf CS40)

ainsi que tu XF-19 dilué dans de l'eau déminéralisée (avec une pointe de savon pour que le mélange se fasse bien et soit homogène)

Pour les huiles , j'ai réalisé des lavis de teintes 2 variations de Terre , du Gris Froid , du Gris Neutre et du Buff


Tout ces lavis sont appliqués dans le frais pour mieux les mixer entre eux et obtenir de subtiles variations .


Certaines herbes sot quand à elles reprises avec du Jaune de Naples pour donner l'illusion d'herbes plus sèche.

Pour finir la session , j'ai pulvérisé une couche de noir brillant X-1 sur la base du socle .

Mais trêve de blablas , place aux photos :









Pour voir ce que cela donne , j'ai remis le MiG-21 MFN sur le socle :





Je vais encore retravailler un peu les détails

@+mathieu

Joliiiiii!
@+

Salut tout le monde;

bon c'est pas le tout de lui faire une belle base à ce MiG-21 MT mais il va peut être falloir le peindre

Donc au programme du W.E marathon peinture pour le Fishbed .

Ma couche de fond est déjà posée en Gunze H-303



Il reste à poser les trois autres teintes H-72 ,  H-304 et H406 pour finir le camouflage supérieur de base avant de retravailler tout ça en me basant sur les photos de la machine en question .

Avec ce MiG 21 MT s.n. 96.40.14 / 14 blanc , je ne pouvais pas choisir plus compliqué car ce camouflage 4 tons est constitué de 3 teintes sur 4 très proches les une des autres pour un daltonien comme moi

Pour me faciliter les choses pour la tracer des différentes taches , j'ai scanné le plan puis ai joué sur les contrastes entre les teintes pour mieux distinguer leurs limites .



La camouflage sera ensuite tracé au crayon HB avant d'être posé avec une buse de 0.2 .

Vous voici un profil originale tiré du site Eduard :



Ainsi qu'une photo du vrais pour vous donner une idée du travail à faire sur les teintes pour les patiner :




Bon trêve de blablas et direction la peinture ...

@+mathieu

Ben, à part , je ne vois pas quoi dire...
La réalisation de ton tarmac est fantastique.
Je ne voyais pas du tout où tu voulais arriver avec cette couche d'apprêt noir.
Résultat superbe, bravo Mathieu.

Salut tout le monde;

le plus gros est fait , je vais laisser sécher le tout un peu avant d'attaquer la pose des décals puis viendra le gros boulot de patine .







Un petit aperçu des teintes utilisées pour les divers mélanges et rehaut de teintes



@+mathieu

Belle base de peinture mathieu

Bien, bien, les épaves c'est inspirant

Salut Yvan ;

Navy a écrit:Bien, bien, les épaves c'est inspirant

oui c'est vrais , mais j'en ai bavé pour retrouver les teintes

J'avais ce projet depuis que le MiG-21 SMT est sorti chez Eduard , mais avant j'avais pas le niveau et le culot de la faire

Cela me refais penser à celui que tu avais réalisé sous la neige il y a quelques années

@+mathieu

Soclakit86 a écrit:Cela me refais penser à celui que tu avais réalisé sous la neige il y a quelques années
@+mathieu

Il est toujours la, un de mes préférés que j'amène quasi toujours aux expos
http://navy.95.free.fr/?id=1&album=MiG21MF_SK

Et aussi celui qui m'a dégouté des AK Metal tellement ces trucs défoncent les narines et les bronches (malgré le masque )

Salut ;

Navy a écrit:Il est toujours la, un de mes préférés que j'amène quasi toujours aux expos
http://navy.95.free.fr/?id=1&album=MiG21MF_SK

Et aussi celui qui m'a dégouté des AK Metal tellement ces trucs défoncent les narines et les bronches (malgré le masque )

Pour les finitions métalliques , le mieux c'est les Vallejo Metal Color , belle finition , résistantes et presque sans odeurs car acrylique

@+mathieu

C'est vrament un superbe travail de peinture, autant sur la base que sur l'avion, j'attends de voir le fin des effets de patine!

Soclakit86 a écrit:Pour les finitions métalliques , le mieux c'est les Vallejo Metal Color , belle finition , résistantes et presque sans odeurs car acrylique

J'y suis passé depuis, le top
ca se travaille même très bien au pinceau sur des petites surfaces

Très belle mise en peinture.
Le mien, si je le finis un jour, sera neuf et bien chargé.

Salut tout le monde ;

les dernières avancées sur ce MiG-21 MT ...

L'avion a reçu un voile de vernis brillant de chez VMS , puis les décals sont mise en place et recouvert d'un voile de vernis pour bien les sceller .

Un lavis aux huiles constitué de Brun Van Dyck et de Starship Filth de chez 502 Abteilung coupé de 3 - 4 goutes de Oil Expert Matt  de chez VMS , le tout dilué au white spirit sans odeurs est posé dans les gravure .

Après un nuit de séchage , un voile de vernis matt est posé en prévision de la patine à venir .

Les étoiles rouges seront reprisent avec des crayons aquarelle pour simuler leur usure.





















@+mathieu

bravo,ça colle bien avec tes photos de références

Vraiment une belle peinture Mathieu
