Salut tout le monde ;

après réflexion , j'ai décidé de changer mon mode opératoire pour la réalisation des saisines .

J'ai décidé de faire un moule avec une plaque de douze saisines , ce qui me permettra d'avoir la totalité des pièces nécessaire pour le socle en seulement 4 coulées de résine acrylique .

Pour ce faire j'ai donc découpé 12 rondelles de carte plastique de 1 mm d'épaisseur avec un emporte pièces d'un diamètre de 4 mm que je répartie sur une plaque .

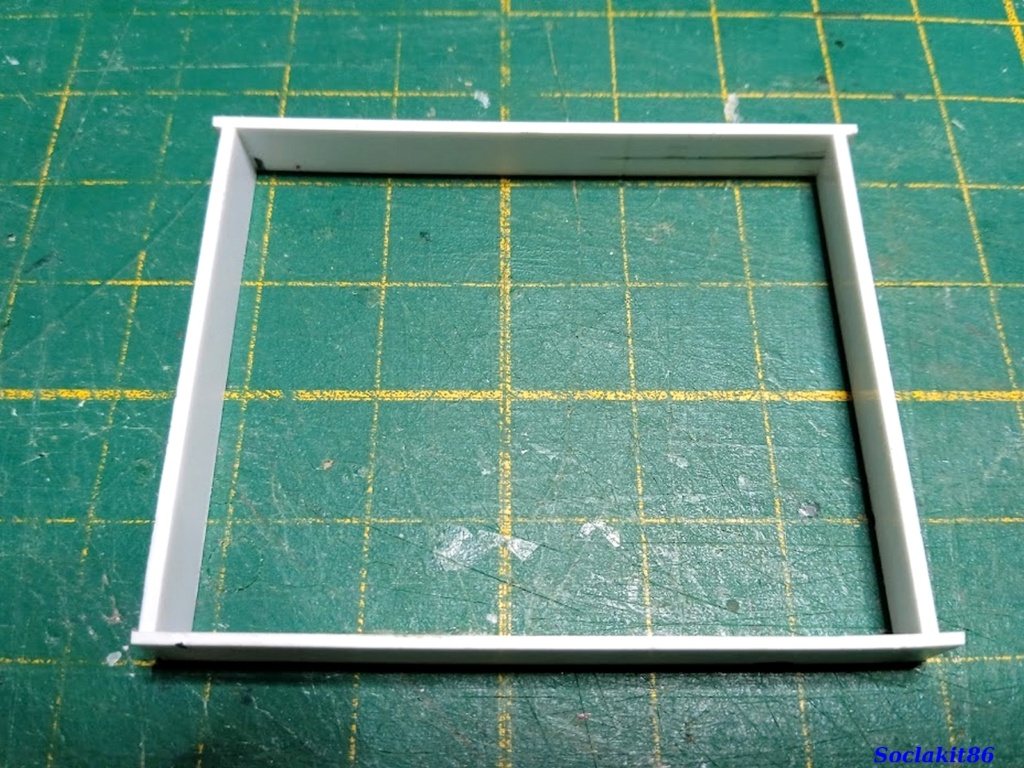

J'ai ensuite réalisé le coffrage d'une hauteur de 6 mm mais le collerai sur la plaque qu'une fois les masters des 12 saisines réalisés et mis en place sur la plaque



Montage à blanc du coffrage sur la plaque

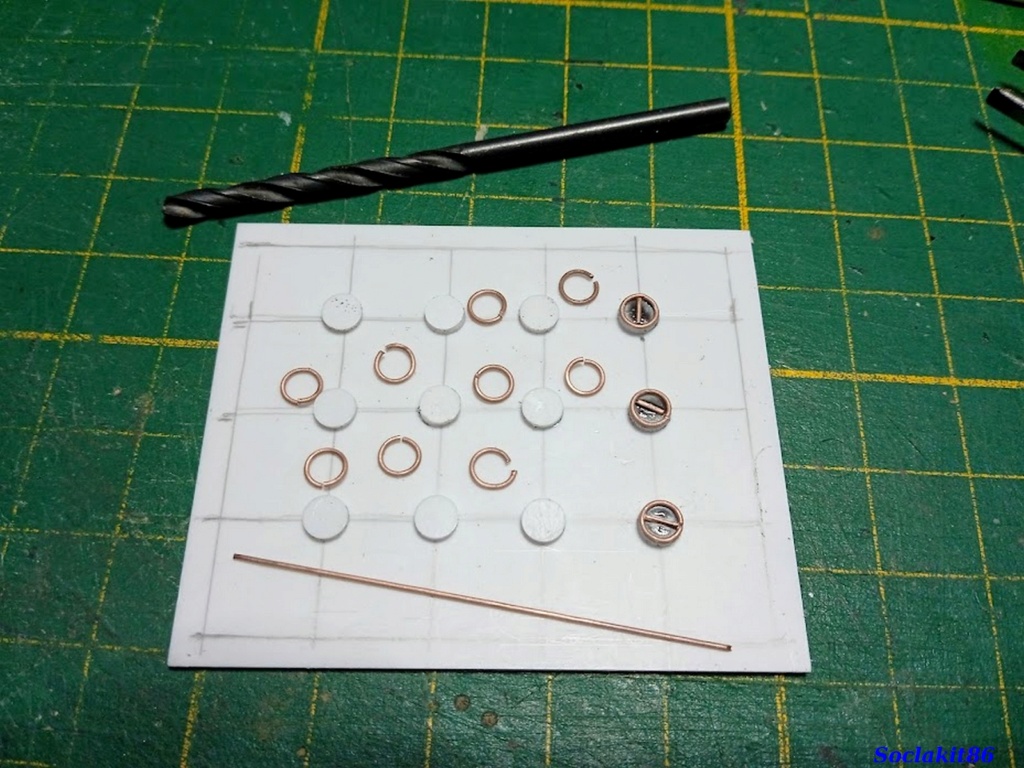

Les saisines sont réalisées à partir de fil de téléphone qui a été dénudé et recuit sur la flamme d'un briquet .

Le fil de cuivre est enroulé comme un ressort sur un foret de 3 mm puis ce ressort est recouper sur toute sa longueur de façon à en sortir des anneaux qui auront un diamètre externe de 4 mm .

Un longueur de fil de 3 mm est ensuite collées au centre de l'anneau qui a été lui même collé sur une des rondelles de la plaque .

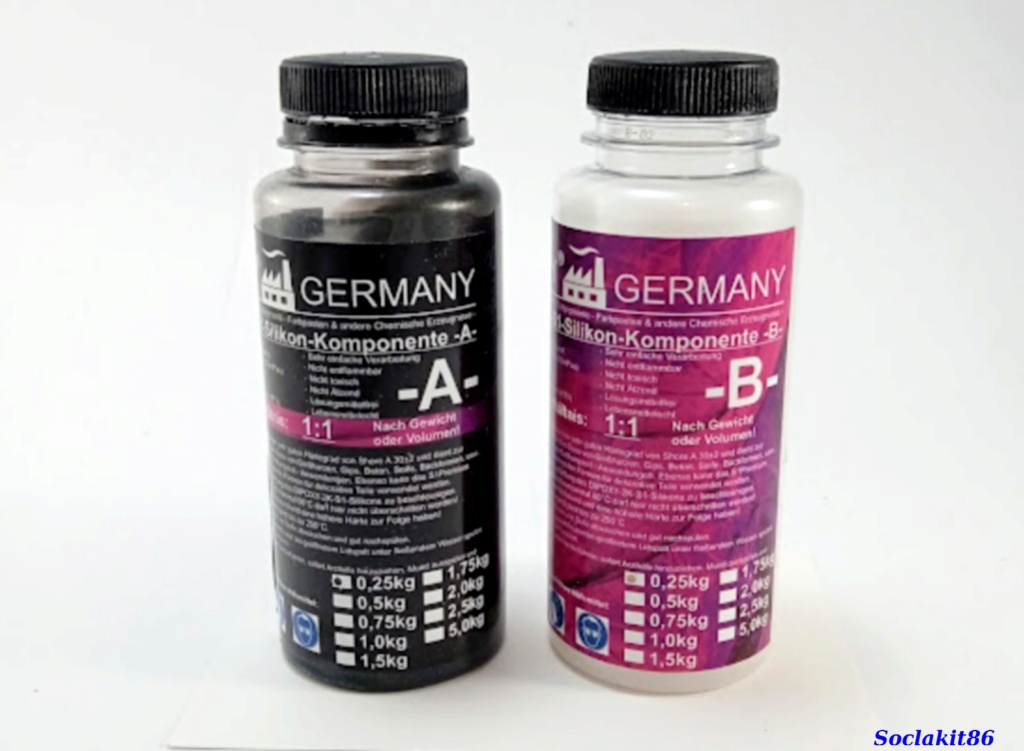

Le moule en lui même sera réalisé avec du silicone bi composant trouvé l'an dernier sur EBay à un bon prix mais que je n'ai pas encore eu le loisir de tester .



@+mathieu

Excellebt le travail sur le pont!
Pour l'avion lui-même je voyais la teinte plus clair, mais je te fais confiance, tu as mieux étudié la question que moi...

Salut ;

Lostiznaos a écrit:Excellebt le travail sur le pont!
Pour l'avion lui-même je voyais la teinte plus clair, mais je te fais confiance, tu as mieux étudié la question que moi...

Gilles

Je m'amuse bien sur ce pont de porte avion et en profite pour tester des choses que je n'ai jamais ou très peu fais comme la création de masters et le moulage de pièces

@+mathieu

Salut tout le monde ;

ce matin de bonne heure , la première coulée de silicone époxy a été faite , le mélange à part égale des deux composant a été fait dans un pot de dessert  en plastique propre , bien mélangé avec une touillette en bois .

Le temps de prise du silicone est de 10 heures selon le fabricant : https://dipoxy.de/Dipoxy-Premium-2-composants-silicone-de-duplication-type-S1-souple-pour-resine-epoxy-beton-savon-cire-etc



Par sécurité, je vais attendre demain matin pour faire le démoulage et la coulée d'un deuxième moule et faire de même jusqu'à avoir mes 4 moules de 12 saisines , soit de quoi équiper un socle en une seule coulée de résine .

Pour la résine acrylique , je vais utiliser celle de chez GSW



@+mathieu

Bonjour Mathieu
Joli projet, et super maîtrise pour les saisines !!

Salut tout le monde ;

j'ai donc sorti l'empreinte en silicone du master des saisines , après un examen attentif , c'est pas mal , pas top non plus car les saisines ne sont pas bien nettes :(



Le soucis vient du fait que je n'ai pas pensé à nettoyer l'excédent de cyanoacrylate qui fait des bavouilles et celles ci se retrouvent  donc sur le moule .

J'ai donc sorti la Dremel et avec une mèche aiguille et à petite vitesse , j'ai nettoyé tout ça :



Une fois cela fait une nouvelle coulée de silicone époxy est faite

C'est un peu rageant ce genre de boulette mais c'est comme cela que l'on apprend    la suite demain ...

@+mathieu

Salut tout le monde ;

les dernières avancées sur le A6M2 model 21  c/n 5289 codé AI-154 avec la pose des stencils sur l'hélice  , la pose d'un voile de vernis satin VMS , la réalisation des marche pieds et poignées d'accès au poste de pilotage , le démasquage des verrières  et enfin la pose du fil d'antenne .

















En faisant les photos , je me suis aperçu que je n'ai pas posé les sorties d'échappements sous le nez de l'avion et je dois encore finir le socle avant de pouvoir considérer ce projet comme terminé .

Je vais peut être voir pour y ajouter un pilote qui donnerait l'échelle de l'avion tout en meublant la scénette

@+mathieu

Salut tout le monde ;

j'ai décidé de faire un socle haricot avec un pont de porte avion japonais pour agrémenter ce montage comme le socle rond est à la base pour un copain .



Dans la boite du J7W1 Shinden , j'ai trouvé une figurine qui ira très bien avec ce A6M2





Une fois le collage des lames de pont étant suffisamment sec , j'ai arasé celles ci par rapport au socle , tracé les emplacements des saisines puis percé ceux ci avec un emporte pièce de 4 mm (celui qui m'a servi à créer le master des saisines)









@+mathieu

je prefere sur sa nouvelle base
il rend mieux

Ca fait plus dynamique sur cette base

Salut tout le monde;

Navy a écrit:Ca fait plus dynamique sur cette base

pour cet avis Yvan

dominique93 a écrit:je préfère sur sa nouvelle base
il rend mieux

Dominique perso j'aime bien les deux , mais la forme haricot permet de gagner de la place dans la vitrine

@+mathieu

Salut,

Excellent !

Mosko

Salut ;

MOSKO a écrit:Salut,

Excellent !

Mosko

Mosko

Mais c'est loin d'être excellent car mon système de moule pour les saisines ne fonctionne pas car la résine me fait des microbulles ou il ne faudrait pas

Je vais donc devoir scratcher pas loin de 200 saisines car j'ai d'autres socles en cours de réalisation

@+mathieu

Très chouette, comme les copaings
@+

Soclakit86 a écrit:Salut ;

MOSKO a écrit:Salut,

Excellent !

Mosko

Mosko

Mais c'est loin d'être excellent car mon système de moule pour les saisines ne fonctionne pas car la résine me fait des microbulles ou il ne faudrait pas

Je vais donc devoir scratcher pas loin de 200 saisines car j'ai d'autres socles en cours de réalisation

@+mathieu

Et en impression 3D ? J'ai l'impression qu'en s'adressant gentiment à certains habitués du forum...

Salut ;

Gil17 a écrit:Et en impression 3D ? J'ai l'impression qu'en s'adressant gentiment à certains habitués du forum...

Gilles

oui tu as raison , je vais créer un post pour ça

@+mathieu
